 当前地位 — 蝶阀系列 — 煤气专用蝶阀

产品名称：

煤气专用蝶阀

所属分类：

蝶阀系列

产品简介：

煤气专用蝶阀是一种常用于冶金、化工等领域中透风管路中，重要掌管含有含尘的冷、热风骚、流通的流量调节和堵截，这样看起来煤气蝶阀似乎没有什么过人之处，但是与通常的阀门相比，蝶阀的结构更适合这种工作环境。

在线征询联系腾博官网诚信为本

产品详情

【产品用处】

煤气专用蝶阀是一种常用于冶金、化工等领域中透风管路中，重要掌管含有含尘的冷、热风骚、流通的流量调节和堵截，这样看起来煤气蝶阀似乎没有什么过人之处，但是与通常的阀门相比，蝶阀的结构更适合这种工作环境。

煤气专用蝶阀使用中线式碟板和钢板焊接造成，结构缜密，沉量轻。区别于通常类阀门，特点在于它的内部没有衔接杆、螺栓等结构，所以对通路输送气体所带来的侵蚀和粉碎拥有更强的抵抗作用。

通常煤气蝶阀城市选取气动节造或者电动节造，引起力矩幼、操作轻便、靠得住性高。所以在冶金、环保等领域宽泛使用。另表，这种阀门还能够手动节造和自动节造之间自若切换，可能实现更矫捷的使用。

这种蝶阀的使用，在肯定水平上能够取代球阀和闸阀，由于不必要装置多层密封圈，而是直接装置在阀体上，在阀座和压板中央部门设计调节环，所以可能实现更梦想的双向硬质密封。

【煤气专用蝶阀的选择准则】

1、在系统中起连通和堵截作用，并允许堵截时介质有少量泄露（通常不大于5%）的风门可选用关关挡板风门、74DD圆风门、方风门、钢造关断风门等。

2、在系统中起调节介质流量作用，且通常不起隔断作用的风门，宜选用调节挡板风门、钢造调节圆风门。对于要求寂仔调节机能又需堵截介质流动职能的风门，宜选用无泄漏调节挡板风门，74DD圆风门、方风门。用于离心式风机入口的风门，只宜选用平行开关式的调节挡板风门、方风门。用于即起调节作用又需自动关断逆向气流场所的风门，宜选用逆止式调节风门。

3、在系统中作堵截用，且不允许介质泄露（理论上泄漏量为零），宜选用断绝类风门，其种类有尺度插板式断绝门、大型闸板门、翻板门、双峰百叶窗式风门。

4、用于煤粉造备系统中起断绝作用风门，可选用煤粉闸门装置。

5、用于灰煤粉等粒状物料的断绝门，可选用断绝闸门装置。

6、用于粉尘管路易受磨损、冲刷的叶片式风门，表表要耐磨、耐蚀，可选用耐磨陶瓷风门或表表喷涂高温防腐耐磨合金图层的风门（风门的使用寿命较16Mn钢材耽搁使用寿命4~5倍）。

【尺度规范】

设计造作尺度：GB/T 12238-2008
结构长度尺度：GB/T 12221-2005
衔接法兰尺度：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验尺度：GB/T 13927-2008

【结构特点】

1、启关方便迅速、省力、流体阻力幼，能够时时操作。

2、结构单一，体积幼，沉量轻。

3、低压下实现优良的密封。

4、调节机能好。

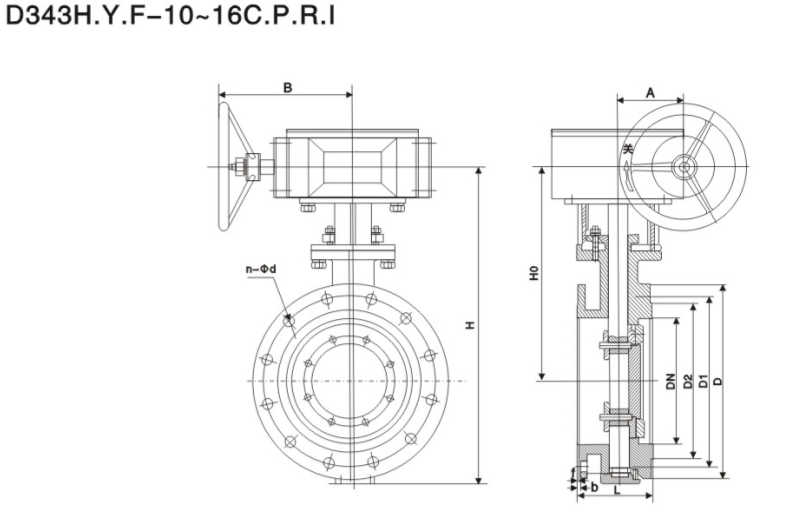

【重要表形和衔接尺寸】

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810

【结构图片】
