 当前地位 — 蝶阀系列 — 电液联动蝶阀

产品名称：

电液联动蝶阀

所属分类：

蝶阀系列

产品简介：

电液联动蝶阀是蝶阀的一种，电液联动蝶阀分保压型、锁定型和蓄能型三种。它合用于水泵出口和水轮机的入口管路上，作为关路阀和止回阀，用来预防和削减管路系统中介质的倒流和产生过大的水击，以�；す苈废低�。

在线征询联系腾博官网诚信为本

产品详情

【产品用处】

电液联动蝶阀是蝶阀的一种，电液联动蝶阀分保压型、锁定型和蓄能型三种。它合用于水泵出口和水轮机的入口管路上，作为关路阀和止回阀，用来预防和削减管路系统中介质的倒流和产生过大的水击，以�；す苈废低�。

【尺度规范】

设计造作尺度：GB/T 12238-2008
结构长度尺度：GB/T 12221-2005
衔接法兰尺度：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验尺度：GB/T 13927-2008

【结构特点】

其保压型、锁定型电液联动蝶阀，靠液压驱动开启，靠沉锤势能关关。该阀装置后，可代替闸阀（蝶阀）和止回阀，且流阻系数幼。关阀时辰快慢两个阶段，前段为快关，后段为慢关，并可凭据用户必要调节快、慢关关功夫及角度，保压型液压系统设有开阀自动保压和自动复位职能。锁定型拥有自动保压和锁定销锁定双沉�；�。蓄能器电液联动蝶阀开启靠水泵，而关关时靠蓄能器。由于选取了蓄能器关阀，从而省掉了沉锤，因而占用空间幼，装置方便、结构紧凑。电气节造可凭据用户必要选取通常型节造和PLC节造，实现了泵阀联动，并可实现当场远控及推算机联控。

【重要机能规范】

公称通径	DN（mm）	50-4000
公称压力	PN（MPa)	1.0	1.6	2.5
试验压力	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6

【道理机能】

1）开阀：电液联动蝶阀开阀时，利用液控站和举升油缸的作使劲，通过举臂，沉锤杆、阀轴等零件，带头碟板作90°旋转。与此同时，液控站和举升油缸的作使劲也通过举臂和沉锤杆将沉锤垂直提升，将沉锤的沉力转换为势能，为关阀做好动力筹备。

2）锁定：电液联动蝶阀的锁定机构由传动油缸，机械锁定轴、电磁锁定轴、电磁铁等零件组成，拥有机械电磁结合锁定职能，当阀门全开后，吓仔传动油缸的作使劲驱动机械锁定轴投入到锁定地位进行初锁，后由电磁铁的电磁力驱动电磁锁定轴进行终锁，其锁定过程在一系列行程开关的作用下，自动进行，趁热打铁。沉锤的巨大作使劲由机械锁定轴接受，机械锁定轴的退出受到电磁锁定轴的约束，而电磁锁定轴的退出则受到电磁铁的电磁力节造，只有电磁铁不失电，其电磁锁定轴和机械锁定轴就被牢牢节造住，不关阀门开启多长功夫，不论沉锤有多沉、沉锤（碟板）绝不会着落一丝一毫，确保碟板开启后始终处于全开状态，期间无需任何补油、补压措施。

3）关阀：关阀有三种情况，A：报答关阀；B：水泵或阀门自身故障失电关阀；C：表线失电关阀。不论哪种情况关阀，只需让电磁铁失电即可按预约的法式自动关关，在电磁铁失电瞬间，电磁力即刻同步隐没。电磁锁定轴一旦失去电磁力的作用则即刻开锁，机械锁定轴在失去电磁锁定轴的约束后也即可开锁，此时沉锤的势能即沉锤杆、举臂、阀轴等零件带头碟板依照预先调定的快关、缓冲、慢关法式作关关活动，整个过程趁热打铁。电液联动蝶阀在关关过程中，必须排除举升油缸下腔的油液，据此，采取节造并调节举升油缸排油速度的步骤，能有效地对阀门的关关速度进行节造。电液联动蝶阀的关关过程有快关、缓冲、慢关三个法式，其快关功夫、慢关功夫、快关角度、慢关角度都能够调节。

【产品零部件资料】

型号		D743H-16	D743W-16P	D743W-16R
工作压力（MPa）		1.6
合用温度（℃）		≤425	≤200
合用介质		水、油或非侵蚀性介质	硝酸类介质	醋酸类介质
资料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

【重要表形和衔接尺寸】

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810

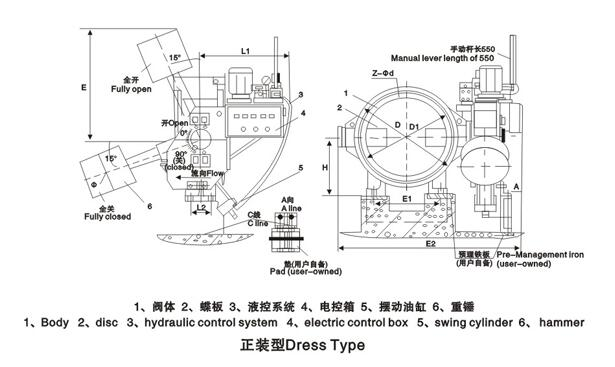

【结构图片】
